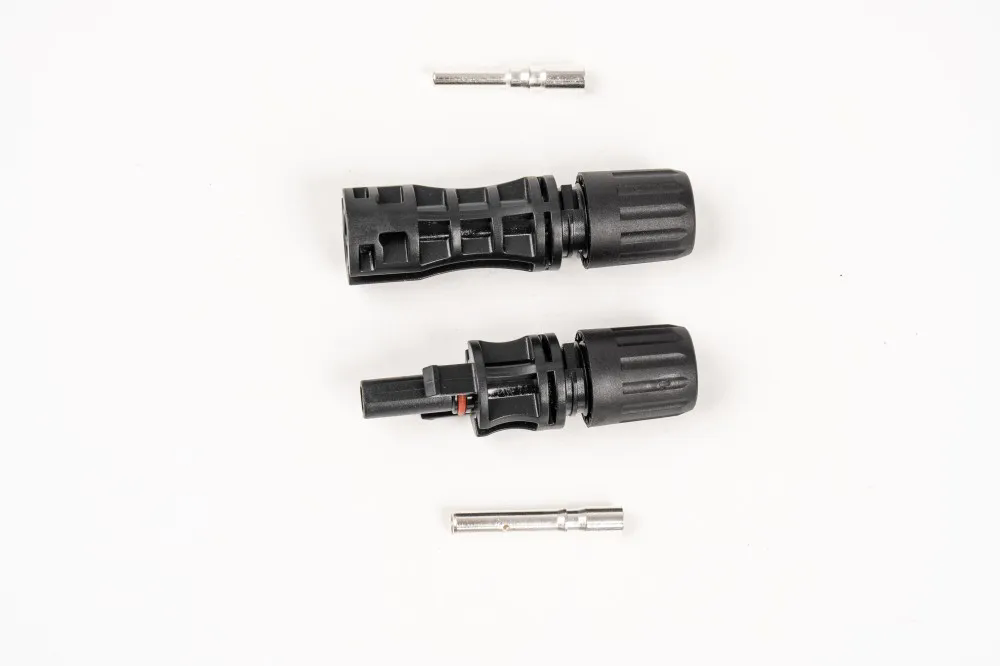

A connettore del pannello solareè il ponte elettrico che garantisce una trasmissione stabile, con poche perdite e resistente agli agenti atmosferici tra moduli fotovoltaici, inverter, combiner box e altri componenti del sistema. Con l’espansione delle installazioni fotovoltaiche in termini di dimensioni ed efficienza, le prestazioni dei connettori sono diventate uno dei fattori decisivi che influiscono sulla sicurezza del sistema, sulla stabilità del flusso di corrente e sulla resa a lungo termine.
Le prestazioni del connettore solare sono definite da diversi parametri misurabili. La tabella seguente riassume le specifiche standard di livello professionale comunemente richieste nei moderni sistemi fotovoltaici:
| Parametro | Specifiche professionali tipiche | Descrizione |
|---|---|---|
| Corrente nominale | 30A–60A | Supporta moduli ad alto rendimento e combinazioni di array |
| Tensione nominale | 1000 V–1500 V CC | Adatto per sistemi commerciali e su larga scala |
| Resistenza di contatto | ≤ 0,3 mΩ | Garantisce una perdita di potenza minima e una conduttività stabile a lungo termine |
| Intervallo di temperatura | Da −40°C a +85°C | Consente prestazioni in climi estremi |
| Classe di protezione | IP67/IP68 | Previene l'intrusione di acqua e polvere durante la pioggia, la pulizia e i temporali |
| Materiale isolante | PPO / PC / Tecnopolimeri ignifughi | Offre resistenza ai raggi UV e lunga durata all'esterno |
| Sistema di bloccaggio | Autobloccante a scatto con struttura antiallentamento | Previene la disconnessione accidentale |
| Compatibilità cavi | 2,5 mm² / 4 mm² / 6 mm² | Ampia gamma per supportare diversi livelli di corrente |
| Valutazione della fiamma | UL94-V0 | Garantisce la sicurezza antincendio in condizioni di stress termico |
| Resistenza ai raggi UV | Polimero anti-UV di alto livello | Previene screpolature e degrado alla luce del sole |
| Certificazione | TÜV, UL, CE | Indica la conformità agli standard elettrici globali |
Questi parametri determinano collettivamente se un connettore garantisce sicurezza a lungo termine, bassa generazione di calore e trasferimento stabile di energia negli ambienti fotovoltaici.
Il connettore funge da punto di trasmissione per la corrente continua continua (CC). Anche un leggero aumento della resistenza a questo punto può generare calore eccessivo, accelerare il degrado del materiale e ridurre l'efficienza del modulo. Un connettore ben progettato riduce al minimo la resistenza, aumentando la resa energetica complessiva durante la vita operativa del sistema.
Le installazioni solari operano spesso in climi rigidi: deserti, coste umide, stazioni ad alta quota e regioni fredde. I connettori di alta qualità utilizzano anelli di tenuta multistrato, cappucci di chiusura e alloggiamento resistente ai raggi UV per evitare penetrazione di umidità, corrosione, interferenze di nebbia salina ed espansione o contrazione indotta dal calore.
Forti venti, vibrazioni e movimento dei cavi possono causare l'allentamento di connettori mal progettati, provocando archi elettrici o cortocircuiti. I connettori moderni adottano clip di bloccaggio rinforzate che richiedono strumenti specializzati per staccarsi, garantendo sicurezza e conformità agli standard di installazione globali.
I parchi solari di nuova generazione funzionano sempre più a 1.500 V CC per ridurre le perdite di trasmissione e i costi di equilibrio del sistema. I connettori devono sopportare tensioni di isolamento più elevate e test rigorosi contro i rischi di scariche parziali e guasti da arco elettrico.
L'aumento dei moduli a mezza cella, bifacciali e di grande formato aumenta le uscite di corrente. I connettori devono mantenere temperature sicure anche in caso di carichi più pesanti durante le ore di punta della luce solare.
I produttori stanno integrando crimpatura automatizzata, sensori QC intelligenti e robotica per garantire un contatto preciso tra conduttore e pin. Ciò riduce l’errore umano e garantisce coerenza nella produzione di grandi lotti.
I polimeri ecologici e privi di alogeni e le leghe metalliche migliorate supportano una durata di vita più lunga e un riciclaggio semplificato a fine vita, in linea con gli obiettivi di sostenibilità globale.
Array diversi richiedono connettori che supportano specifiche combinazioni di corrente e tensione. I connettori sottodimensionati rischiano il surriscaldamento e il guasto prematuro.
L'utilizzo di cavi di diametro errato può compromettere la stabilità del contatto. Abbinare sempre il connettore alla sezione del cavo FV prevista.
I connettori conformi agli standard TUV, UL o IEC garantiscono prestazioni affidabili. I test sulla durata includono test di forza di trazione, esposizione alla nebbia salina, resistenza all'isolamento umido e cicli termici.
I connettori affidabili offrono indicazioni chiare sulla polarità, funzioni di bloccaggio ergonomiche e compatibilità con gli strumenti di crimpatura standard. Ciò riduce i tempi di installazione e il rischio di errori.
Q1: Cosa causa il surriscaldamento nei connettori del pannello solare?
R1: Il surriscaldamento è generalmente dovuto a scarsa qualità di crimpatura, diametri di cavo incompatibili, elevata resistenza di contatto, esposizione a corrente eccessiva o sigillatura deteriorata che consente l'intrusione di umidità. I connettori premium utilizzano leghe metalliche a bassa resistenza, standard di crimpatura precisi e anelli di tenuta multistadio per evitare l'accumulo termico, garantendo un trasferimento di energia stabile durante l'intero ciclo di vita del prodotto.
Q2: Con quale frequenza è necessario ispezionare i connettori dei pannelli solari?
A2: La frequenza delle ispezioni dipende dalle condizioni ambientali e dal carico del sistema. In generale, i connettori negli impianti residenziali vengono controllati annualmente, mentre quelli negli impianti commerciali o su scala industriale possono richiedere ispezioni semestrali. L'ispezione dovrebbe includere il controllo di scolorimento, crepe, fermagli di bloccaggio allentati, tracce di umidità e aumenti anomali della temperatura durante il funzionamento.
La transizione globale verso le energie rinnovabili sta aumentando la necessità di componenti fotovoltaici robusti, stabili e di lunga durata. Man mano che le installazioni solari diventano più potenti e diffuse, la tecnologia dei connettori deve evolversi per soddisfare le richieste elettriche più elevate, le maggiori aspettative di sicurezza antincendio e gli standard di durabilità ambientale più rigorosi. La combinazione di moduli ad alto amperaggio, inverter intelligenti, strutture di microgrid e soluzioni di storage ibride rende l’affidabilità dei connettori più essenziale che mai.
I produttori stanno avanzando verso metalli di contatto a bassa resistenza, alloggiamenti migliorati a prova di temperatura e strutture di bloccaggio riprogettate che supportano l'assemblaggio automatizzato. Queste innovazioni garantiscono che i connettori rimangano in grado di supportare i sistemi fotovoltaici per 25-30 anni con una manutenzione minima. I connettori solari ad alte prestazioni sono posizionati per diventare uno degli elementi fondamentali che consentono l’espansione globale dell’energia rinnovabile, riducendo i tempi di inattività del sistema, migliorando l’efficienza a lungo termine e supportando il passaggio del mondo verso l’elettricità sostenibile.
I connettori per pannelli solari di alta qualità determinano la stabilità, l'affidabilità e l'efficienza a lungo termine dei sistemi fotovoltaici. Le loro prestazioni determinano l'efficacia con cui i moduli solari forniscono energia a temperature estreme, esposizione prolungata ai raggi UV, carichi di corrente pesanti e ambienti esterni difficili. Poiché le installazioni fotovoltaiche globali continuano a crescere, la tecnologia dei connettori continuerà a contribuire in modo cruciale alla sicurezza del sistema e al rendimento energetico. Per le organizzazioni che cercano soluzioni affidabili e con specifiche elevate per applicazioni solari professionali, prodotti progettati daNingbo Dsola New Energy Technical Co., Ltd.fornire materiali avanzati, produzione di precisione e lunga durata adatti ai moderni progetti di energia rinnovabile.
Per specifiche tecniche, esigenze di personalizzazione o richieste di appalti di progetti,contattaciper ricevere assistenza professionale e soluzioni su misura.
